אורתופוטו ומדידות ברחפן: מה מקבלים ומה הדיוק

רוב השימוש ברחפן באתר בנייה הוא ויזואלי. מצלמים כדי לראות, כדי לתעד וכדי לשווק. אבל אותה טיסה, כשמבצעים אותה אחרת, יכולה להחזיר גם נתונים.

ההבדל הוא בשיטה. במקום כמה שוטים יפים, הרחפן טס במסלול מתוכנן ומצלם מאות תמונות עם חפיפה גבוהה ביניהן. תוכנה מחשבת מהתמונות האלה את המבנה התלת ממדי של השטח. השיטה נקראת פוטוגרמטריה, והיא ותיקה בהרבה מהרחפנים עצמם.

מה יוצא מזה

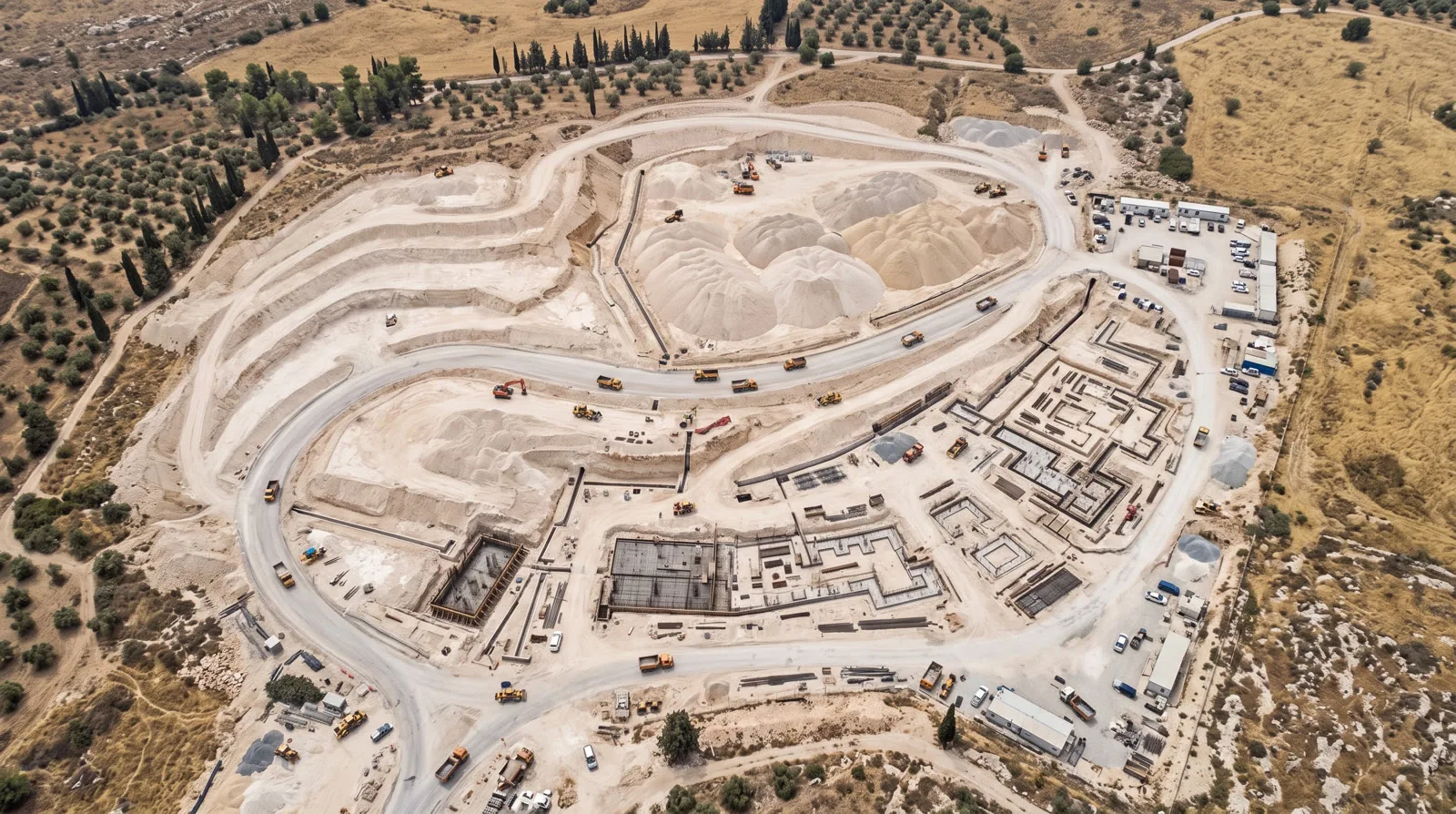

אורתופוטו. תמונה של כל האתר מלמעלה, אחרי תיקון עיוותי הפרספקטיבה של העדשה. בניגוד לתצלום אוויר רגיל, אפשר למדוד עליה מרחקים ושטחים. היא מתיישבת על תוכנית כמו שכבה, וכך רואים מיד איפה הביצוע סוטה מהתכנון.

מודל תלת ממד וענן נקודות. ייצוג דיגיטלי של השטח והמבנה, שאפשר לסובב, לחתוך ולמדוד בו גבהים.

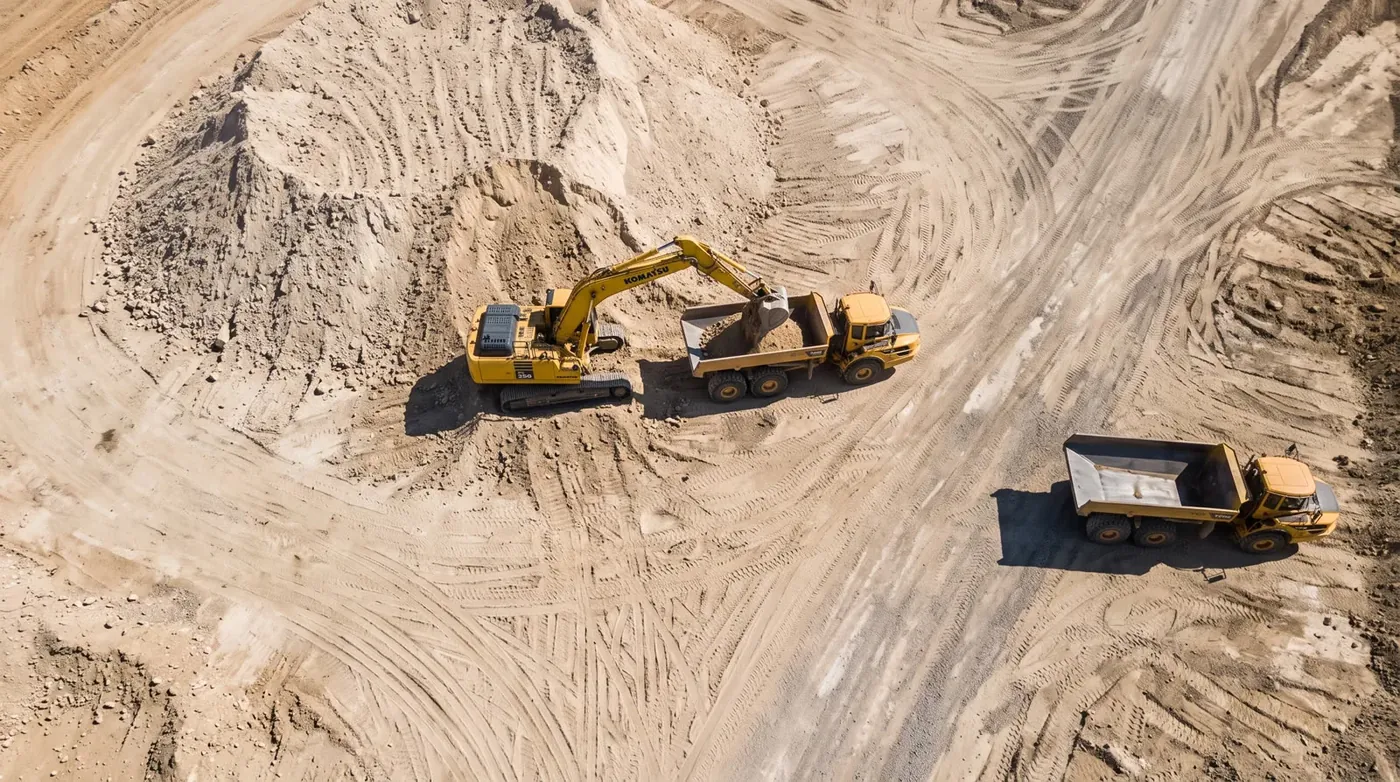

חישוב נפחים. זה השימוש הכי מעשי. כמה עפר נחפר החודש, כמה חומר יש בערימה, כמה מילוי צריך להביא. במקום הערכה לפי מספר משאיות, מקבלים מספר מחושב.

מה משפיע על הדיוק

הרבה דברים, ולכן כדאי להיזהר ממספרים שמבטיחים באוויר.

גובה הטיסה קובע את גודל הפיקסל בשטח. נמוך יותר זה מדויק יותר, אבל גם יותר תמונות ויותר זמן. אחוז החפיפה בין התמונות משפיע על יציבות החישוב. תאורה אחידה עוזרת, ושמש חזקה עם צללים חדים מפריעה.

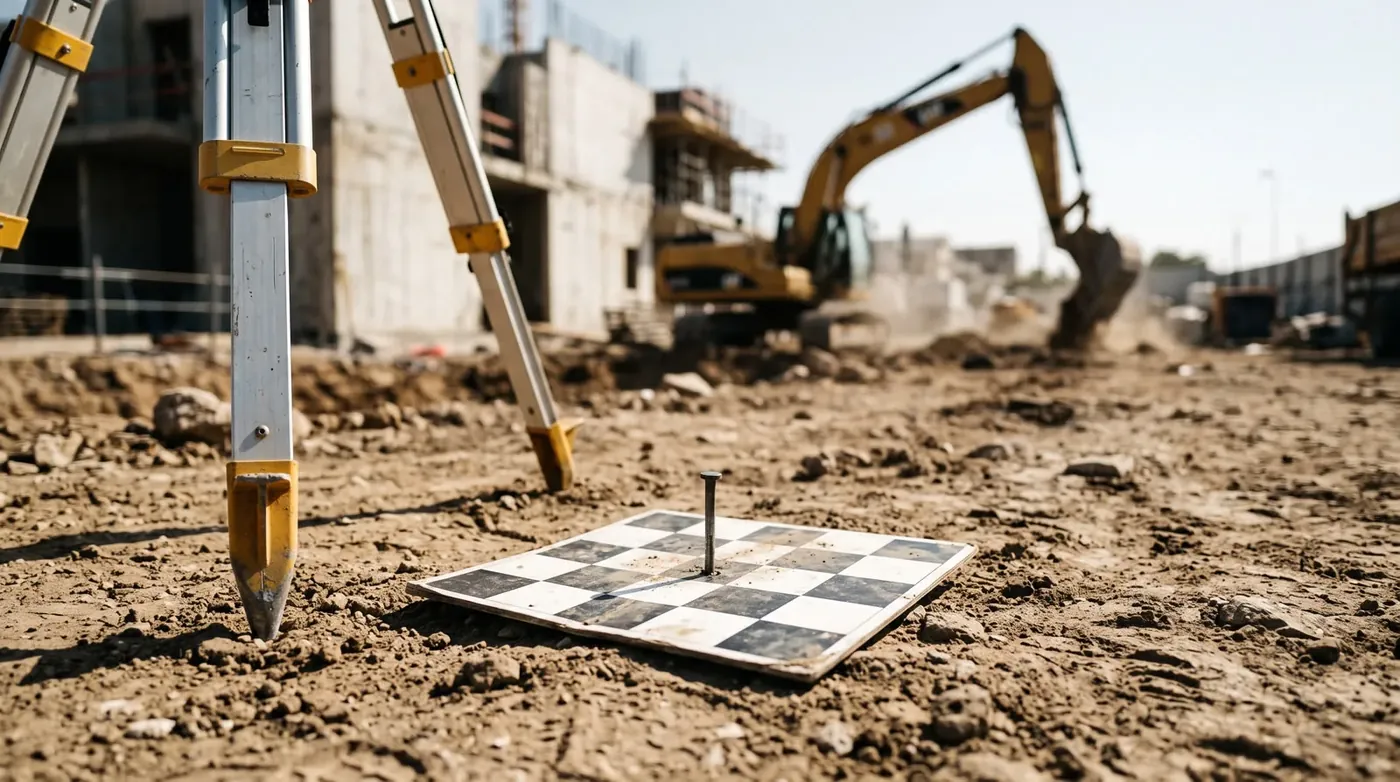

הגורם הכי משמעותי הוא נקודות בקרה קרקעיות, סימונים שמודדים במדויק בשטח ומזינים לתוכנה. בלעדיהן מקבלים מודל יחסי שנראה נכון. איתן מקבלים מודל שמעוגן לקואורדינטות אמיתיות.

המגבלה שחשוב להכיר

מיפוי מרחפן הוא כלי עבודה מצוין למעקב, להשוואה ולהערכת כמויות בין חודש לחודש. הוא לא מחליף מדידה מוסמכת. כשצריך מדידה לצורך רישום, לצורך היתר או לצורך התחשבנות שיש עליה מחלוקת, זו עבודה של מודד מוסמך, ואת התוצרים של הרחפן משתמשים כחומר משלים.

מי שמוכר לכם מיפוי רחפן כתחליף למודד, כדאי לשאול אותו על זה שאלה ישירה.

מתי זה שווה את המאמץ

בעבודות עפר גדולות, בפרויקטים תשתית שפרושים על שטח רחב, ובכל מקום שבו ההפרש בין הערכה למדידה שווה כסף אמיתי. בבניין מגורים בודד, תיעוד אווירי חודשי רגיל נותן את רוב הערך בלי הסיבוך.

לא בטוחים לאיזו קטגוריה הפרויקט שלכם נופל? דברו איתנו ונגיד לכם בכנות אם זה נחוץ.
